温湿试验箱工作原理齐分享

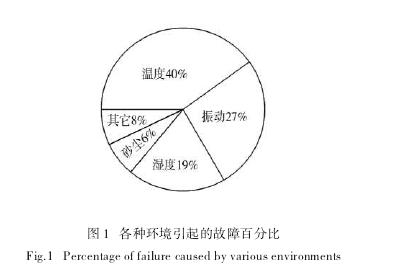

产品在存放和使用过程中必定暴露在一定的温湿度环境之中，温湿度试验就是将产品暴露在天然或人工的温湿度环境之中，对其在恶劣的环境下作出性能评价的试验。多年统计数据表明，环境引起的产品故障数占总故障数的52%左右，在这52%的故障中各种环境因素引起的故障百分比如图1所示。从图中可见，大部分故障是由温度湿度及振动所引起的。
在各种环境试验测试中以温湿度试验较为常见，且以使用中、小型试验箱居多。温湿试验箱由制冷系统、加热系统、控制系统、湿度系统、空气循环系统和传感器系统等组成，如图2所示；试验箱内部结构如图3所示。

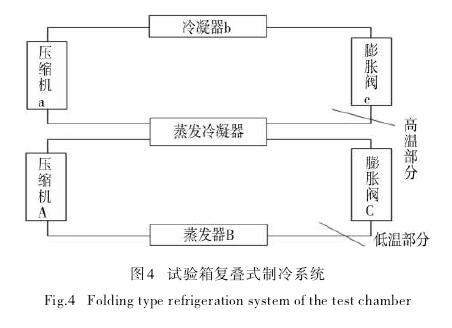

制冷系统：是试验箱的关键部分之一，一般采用蒸汽压缩式制冷。根据试验箱工作温度范围不同，可分为单级制冷、双级制冷和复叠式制冷。它们主要由压缩机、冷凝器、节流机构和蒸发器组成。以意大利ACS公司生产的试验箱制冷系统为例(如图4所示)，它由2部分组成，分别为高温部分和低温部分，每一部分都是一个相对独立的制冷系统。高温部分和低温部分是用蒸发冷凝器联系起来的，它既是高温部分的蒸发器，也是低温部分的冷凝器。加热系统：它主要由电阻丝组成。如果要求升温速率较大，则加热丝功率也比较大，而且在试验箱的底板也设有加热器。加热系统的加热量可由控制系统来决定。
控制系统：是试验箱的核心，它决定了试验箱的升降温速率及精度等重要指标。现有试验箱的控制器大都采用PlN控制方法。湿度系统：分为加湿和除湿2个子系统。加湿方式一般采用蒸气加湿法，即将常压蒸气直接注人试验空间加湿。这种方法加湿能力强，速度快，加湿控制灵敏，尤其在降温时容易实现强制加湿。除湿有2种方式：冷却除湿和干燥器除湿。冷却除湿是将空气冷却到露点温度以下，使大于饱和含湿量的水气凝结析出，这样就降低了湿度。干燥器除湿是利用气泵将试验箱内的空气抽出并送人干燥器进行干燥，干燥完后又送人试验箱内，如此反复循环进行除湿。现在大部分试验箱采用前一种除湿方法，后一种除湿方法用于有特殊要求的场合，且费用较贵。传感器系统：试验箱的传感器主要是温度和湿度传感器。温度传感器应用较多的是铂电阻和热电偶。湿度的测量方法有2种：干湿球温度计法和固态电子式传感器直接测量法。空气循环系统：一般由风机及其驱动电机构成。http://www.dgzhenghang.com
