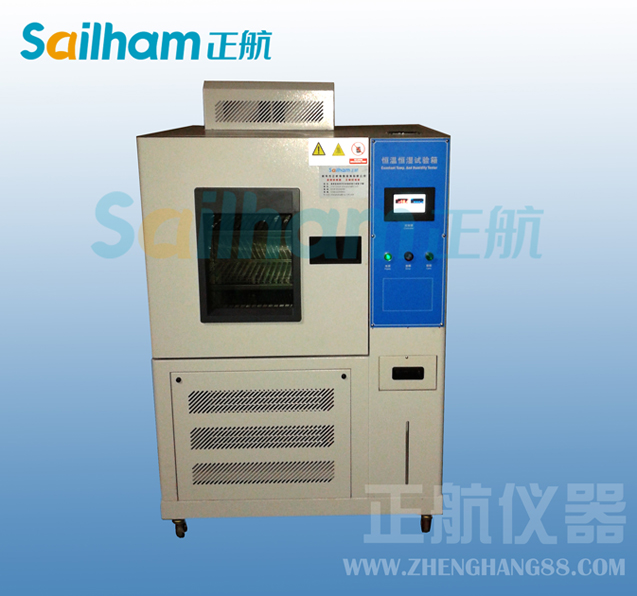

恒温恒湿试验机制冷系统维修工具万用表恒温恒湿试验机制冷系统维修工具万用表是电工操作中常用的仪表,它可以测量电压、电流、电阻、二极管正向压降等。使用前,检气9V电池是否装好,按下ON一0FF按钮,若电池不足,显示器左上方会出现电池符号。
⑴直流电压的测量 将黑表笔插入COM孔,红表笔插入V 孔,将功能旋钮旋至DCV量程范围内。将表笔并接在负载或信号源上,此时即可读数。在测量前,若不知被测电压的范围,应从高量程逐步住下调。当显示屏高位只显示“1”时,表明被测电压超过所选量程,须调高量程挡。
(2)交流电压的测量 操作同直流电压测量,只是功能旋钮应旋至ACV量程范围内。
(3)直流电流的测量 将黑表笔插入COM孔,当电流在2A以下时,插入“AΏ”插孔。当电流在2A~10A时,应插入“20A”插孔,将功能旋钮旋至DCA区,测试笔串接于电路中,即可读数。使用时须注意:如被测电流大小未知,须从高量程逐步下调。当高位只显示“1”时,说明被测电流已超过所选量程。A插孔有规格为2A、外形直径5x 20 mm的保险丝,A插孔输入过载会烧杯保险丝。20A插孔输入时,无保险丝,测量时间应小于15s。
(4)交流电流的测量 同直流电流。
(5)电阻的测量 将黑色表笔插入COM孔,红表笔插入vΏ 插孔(注意;红表笔极性为“正”),将功能旋钮置于所需电阻量程上。当电阻值超过量程时,高位只显示“1”。当被测电阻在1MΏ以上时,须数秒后方能稳定读数;检测在线电阻时,须确认被测电路已切断电源,电容已放电完毕方能进行测量,且被测电阻至少一端应与电路断开。
(6)电路通断检查 测试方式同测量电阻。将功能旋钮置于“·)))”量程。若被测两点电阻小于30Ώ时,蜂呜器发出音响。测量时需注意被测电路应在切断电源状态下。该型万用表还可对二极管、三极管进行测量。
